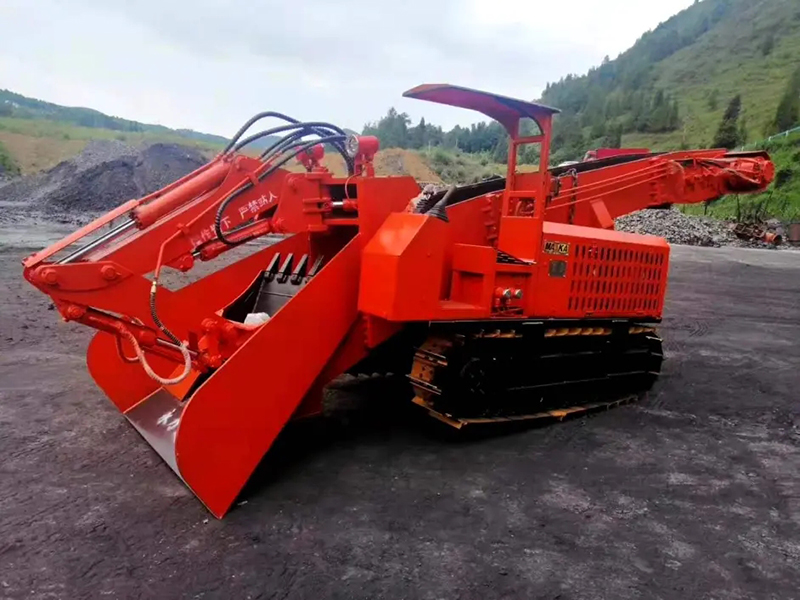

ZWY-120型履带刮板扒渣机
创建时间：2025-02-07 15:02
产品介绍
一、本机靠履带推进扒取岩石送入自身的刮板输送机，输送机从尾部将岩石卸入自卸汽车或梭式矿车。同时可利用反铲挖掘臂扒取远处的岩石，也可以用铲斗来清理工作面。
二、底盘设计参考小松挖掘机结构形式，采用液压马达驱动履带行走机构，结构紧凑﹑机动灵活，可在潮湿有积水的巷道里工作。
三、本机采用全液压传动和系统负载传感控制及先导阀操作，结构紧凑，推进力大，扒取范围广，借助最佳的液压系统，均衡分配油量，令铲斗、小臂、大臂、大臂座进行灵活、快捷、高效的作业，实现真正的随心所欲；强劲的挖掘力在任何条件下都能在短时间内发挥出色的工作效率及卓越的性能；工作平稳无冲击，设计先进，工作可靠，操作简单，维修方便。实现全断面装岩，不留死角，仅需少量人工辅助清理工作面。
技术参数
|
ZWY-120型履带刮板扒渣机 |
||
|
项 目 |
单 位 |
参 数 |
|
型号 |
|
ZWY-120/30L |
|
装载能力 |
m³/h |
120 |
|
整机质量 |
kg |
7800 |
|
最小转弯半径 |
m |
≤9 |
|
挖掘宽度 |
mm |
3800 |
|
挖掘高度 |
mm |
3200 |
|
挖掘深度 |
mm |
≤500 |
|
挖取距离（离铲口） |
mm |
1800 |
|
卸载高度 |
mm |
≥1850可订做 |
|
卸载距离 |
mm |
≥2450可订做 |
|
爬坡能力 |
(°) |
≤25 |
|
刮板链速度 |
m/min |
40±2 |
|
行走速度 |
km/h |
1.45 |
|
最大物料通过尺寸 |
mm |
600×550 |
|
最小离地间隙 |
mm |
≤280 |
|
履带平均接地比压 |
MPa |
≤0.1 |
|
额定工作压力 |
MPa |
25 |
|
安全阀开启压力 |
MPa |
26 |
|
主电机总功率 |
kw |
30（双15） |
|
电压等级 |
V |
660（380） |
|
外型尺寸（长×宽×高） |
mm |
7000×2000×1950 |
|
刮板运输机构形式 |
|
单链单驱动 |
