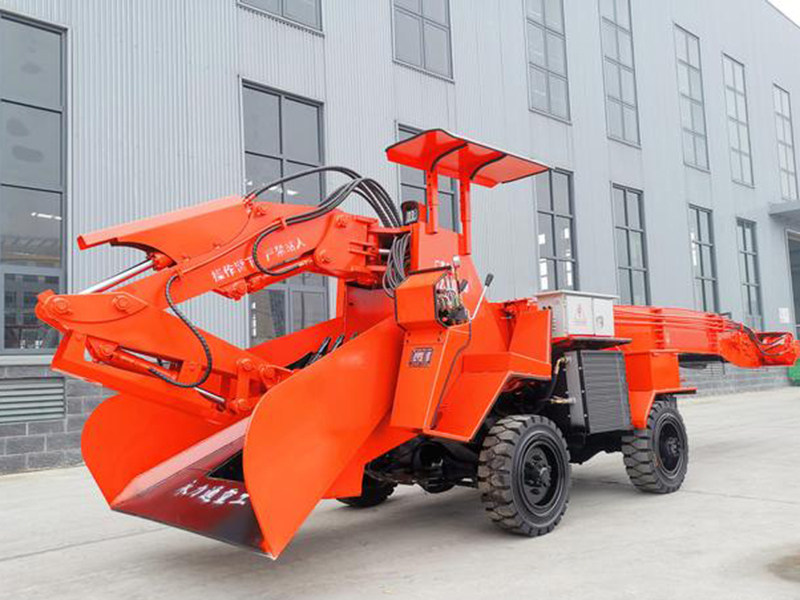

ZWY-120轮胎式刮板扒渣机
产品介绍
一、型号说明
ZWY1.7-120T-4B-CDQG
Z：装载方式
W：挖掘方式
Y：液压行走
1.7：铲口宽度
120T：装载能力、m³/h
装机功率kw为80T
4B：四轮驱动
C：柴油驱动
D：柴油机电启动
G：刮板输送
Q：加强机型
二、产品特色
1、可连续进行挖掘、扒取岩渣、运输到梭式矿车和其它转载设备。
2、使用本产品能极大提高工作效率，降低采掘成本，提高经济效益。单台设备每小时可出料70－80立方米，代替40多名人工作业，减少了作业人员、同时减少了安全隐患。
3、本机采用电动全液压传动，液压行走、挖掘采集、输送、装车四种功能，机构紧凑，推进力大，扒取范围广，可以全断面装岩，不留死角，不需人工辅助清理工作面
三、适用范围
适用于作业断面为2.6×2.6米以上的中小型巷道。主要用于铁矿、铜矿、金矿、银矿、铅锌等金属矿和磷矿、煤矿等非金属矿及水电站引水洞、隧道工程的平巷掘进、装载作业。
技术参数
|
ZWY-120轮式刮板扒渣机技术参数 |
||
|
项目 |
|
参数 |
|
型号 |
|
ZWY-120/30L |
|
装载能力（m³/h） |
|
≤120 |
|
整机质量（kg） |
|
（约）7800±200 |
|
轴距（A）（mm） |
|
1900 |
|
轮距（前/后） （mm） |
|
1580/1450 |
|
最小转弯半径（m） |
|
≤5 |
|
挖掘宽度（B）（mm） |
|
3800 |
|
挖取距离（C）（mm） |
|
1800 |
|
挖掘深度（Z）（mm） |
|
≤500 |
|
挖掘高度（H）（mm） |
|
3000 |
|
卸载最高处高度（H）（mm） |
1750（可加高） |
|
|
装车长度（D）（mm） |
|
2250（可加长） |
|
爬坡能力（°） |
|
≤12 |
|
刮板链速度（m/min） |
|
40±2 |
|
刮板档板高度（mm） |
|
15 |
|
行走速度（km/h） |
|
1.45 |
|
最小离地间隙（mm） |
|
≥330 |
|
齿轮油泵（MPa） |
|
JHP2040×2 |
|
行走速度（Km/h） |
|
1.45 |
|
电机总功率（kW） |
|
30（双15） |
|
安全阀开启压力（Mpa） |
26 |
|
|
电器绝缘强度（MΩ） |
三相 |
≥1.5 |
|
相间 |
≥1.5 |
|
|
运输状态最大外形尺寸（mm） |
长 |
7000±50 |
|
宽 |
2000±50 |
|
|
高 |
2000±50 |
|
|
适用最小断面（m²） |
|
2.8×2.8 |
